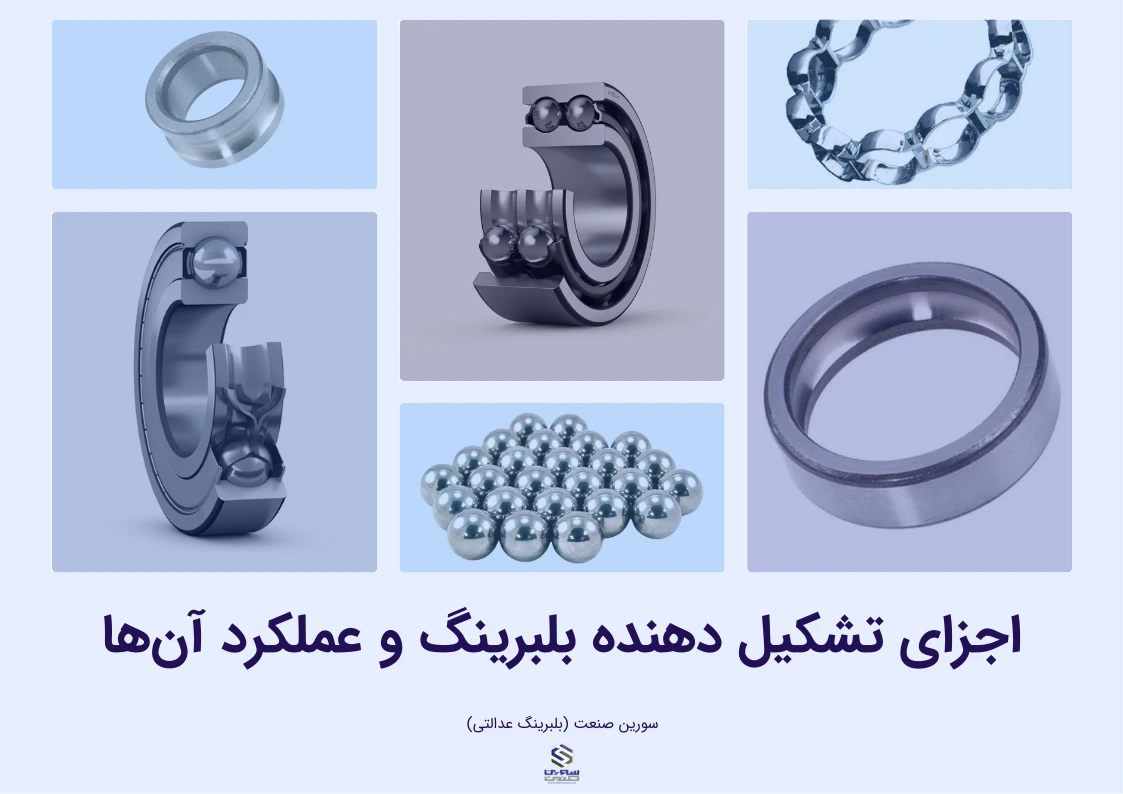

اجزای تشکیل دهنده بلبرینگ و عملکرد آن‌ها

در ادامه راهنمای جامع “بلبرینگ چیست؟” که به عنوان پایه‌ای برای درک کلی این قطعه حیاتی عمل می‌کند، حالا به عمق بیشتری می‌رویم و بر روی اجزای تشکیل دهنده بلبرینگ تمرکز می‌کنیم. اگر تازه با سؤال “بلبرینگ چیست” آشنا شده‌اید، پیشنهاد می‌کنم ابتدا به مقاله بلبرینگ چیست؟ راهنمای جامع بلبرینگ در ایران مراجعه کنید. بلبرینگ بدون اجزای اصلی‌اش چیزی نیست جز یک ایده ناقص.

اجزای تشکیل‌دهنده بلبرینگ چیست؟ به طور خلاصه، این قطعه از حلقه داخلی، حلقه خارجی، ساچمه‌ها و قفس نگه‌دارنده تشکیل شده که هر کدام نقش منحصربه‌فردی در کاهش اصطکاک و حمایت از بارها ایفا می‌کنند. در این مقاله، قدم به قدم اجزای تشکیل‌دهنده بلبرینگ و عملکرد آن‌ها را بررسی می‌کنیم تا برای مبتدیان در صنعت، تعمیرکاران یا علاقه‌مندان به مهندسی، تصویری واضح ارائه دهیم.

شرکت‌هایی مانند سورین صنعت (بلبرینگ عدالتی) با واردات تنوع وسیعی از بلبرینگ‌های باکیفیت، امکان دسترسی به قطعات استاندارد را فراهم کرده‌اند. حالا بیایید ببینیم اجزای تشکیل‌دهنده بلبرینگ چگونه با هم کار می‌کنند و چرا این تعادل برای عملکرد بهینه ضروری است. این دانش نه تنها به انتخاب درست کمک می‌کند، بلکه در نگهداری و تعمیر نیز نقش کلیدی دارد.

اجزای تشکیل دهنده بلبرینگ چیست؟ مقدمه‌ای بر ساختار کلی

اجزای تشکیل دهنده بلبرینگ چیست؟ برای پاسخ، باید ساختار کلی را تصور کنیم. بلبرینگ مانند یک سیستم هماهنگ است که از چهار جزء اصلی ساخته شده: حلقه داخلی، حلقه خارجی، ساچمه‌ها و قفس. این اجزا با هم اصطکاک را کاهش می‌دهند و اجازه می‌دهند قطعات متحرک با سرعت و کارایی بالا عمل کنند. بدون این تعادل، بلبرینگ نمی‌تواند بارهای شعاعی (عمودی بر محور) یا محوری (هم‌جهت با محور) را تحمل کند.

تاریخچه اجزای تشکیل دهنده بلبرینگ به ایده‌های اولیه لئوناردو داوینچی برمی‌گردد، که با ترسیم دو حلقه و ساچمه‌های چوبی، پایه این ساختار را گذاشت. امروزه، اجزای تشکیل دهنده بلبرینگ با مواد پیشرفته مانند فولاد کروم‌دار یا سرامیک ساخته می‌شوند تا در برابر حرارت، خوردگی و فشار مقاومت کنند. در صنایع ایران، با واردات از برندهای معتبر، این اجزا کیفیت جهانی دارند. حالا به جزئیات هر جزء می‌پردازیم و عملکرد آن‌ها را بررسی می‌کنیم.

حلقه داخلی: پایه چرخشی بلبرینگ

حلقه داخلی یا رینگ داخلی بلبرینگ، حلقه داخلی (Inner Ring) اولین و مهم‌ترین جزء است که مستقیماً به شفت یا محور متصل می‌شود و با آن می‌چرخد. این حلقه شیارهای دقیقی دارد که ساچمه‌ها در آن‌ها قرار می‌گیرند و حرکت غلتشی را تسهیل می‌کنند. عملکرد اصلی حلقه داخلی، انتقال بار از شفت به ساچمه‌ها است، بدون اینکه اصطکاک مستقیم ایجاد شود.

حلقه داخلی در بلبرینگ چگونه کار می‌کند؟ وقتی شفت می‌چرخد، حلقه داخلی همراه آن حرکت می‌کند و ساچمه‌ها را به غلتیدن وادار می‌کند. این فرآیند بارهای شعاعی و محوری را توزیع می‌کند و از سایش شفت جلوگیری می‌نماید. مواد ساخت حلقه داخلی معمولاً فولاد سخت‌کاری‌شده یا سرامیک است تا در سرعت‌های بالا (تا ۱۰۰۰۰ دور در دقیقه) دوام بیاورد. برای مثال، در موتورهای خودرو، حلقه داخلی بار وزن را تحمل می‌کند و اجازه می‌دهد چرخش روان باشد.

در بلبرینگ‌های پیشرفته، حلقه داخلی ممکن است با روکش‌های ضدخوردگی تقویت شود، به ویژه در محیط‌های مرطوب مانند کارخانه‌های غذایی. اگر حلقه داخلی آسیب ببیند، کل بلبرینگ از کار می‌افتد، بنابراین انتخاب درست آن بر اساس بار و سرعت ضروری است. در بازار ایران، سورین صنعت گزینه‌های متنوعی از حلقه‌های داخلی با استاندارد ISO ارائه می‌دهد.

حلقه خارجی: حمایت‌کننده ثابت

حالا به حلقه خارجی، رینگ بیرونی یا (Outer Ring) می‌رسیم، که اجزای تشکیل دهنده بلبرینگ را کامل می‌کند. این حلقه ثابت است و به محفظه یا بدنه دستگاه متصل می‌شود. شیارهای آن ساچمه‌ها را در جای خود نگه می‌دارد و بار را از ساچمه‌ها به ساختار خارجی منتقل می‌کند. عملکرد حلقه خارجی، حمایت از کل سیستم و جلوگیری از جابه‌جایی ناخواسته است.

چگونه عمل می‌کند؟ برخلاف حلقه داخلی، حلقه خارجی نمی‌چرخد، اما بارهای واردشده را جذب می‌کند. در ترکیب با حلقه داخلی، فضای لازم برای غلتیدن ساچمه‌ها را فراهم می‌آورد. مواد آن مشابه حلقه داخلی است: فولاد کروم‌دار برای دوام بالا یا سرامیک برای کاربردهای دقیق. مثلاً در پمپ‌های صنعتی، حلقه خارجی بارهای سنگین را مدیریت می‌کند و لرزش را کاهش می‌دهد.

در طراحی‌های خاص، حلقه خارجی ممکن است فلنج‌دار باشد تا نصب آسان‌تر شود. اهمیت این جزء در توزیع یکنواخت بار است؛ بدون آن، ساچمه‌ها نمی‌توانستند حرکت کنند. برای تعمیرکاران، بررسی حلقه خارجی برای علائم سایش ضروری است، زیرا آسیب آن می‌تواند به کل ماشین‌آلات آسیب بزند.

ساچمه‌ها: قلب تپنده حرکت بلبرینگ

ساچمه های کروی شکل، گرد و یا توپی در بلبرینگ، ساچمه‌ها (Balls) عناصر اصلی غلتشی هستند که بین دو حلقه قرار می‌گیرند و اصطکاک را به حداقل می‌رسانند. این توپ‌های کوچک و سخت، بار را توزیع می‌کنند و اجازه می‌دهند حرکت چرخشی بدون تماس مستقیم سطوح رخ دهد. عملکرد ساچمه‌ها، تبدیل لغزش به غلتش است که اصطکاک را تا ۹۰ درصد کاهش می‌دهد.

چگونه کار می‌کنند؟ ساچمه‌ها غلت می‌خورند و بارهای شعاعی و محوری را تحمل می‌کنند. تعداد و اندازه آن‌ها بر ظرفیت بار تأثیر می‌گذارد؛ مثلاً در بلبرینگ‌های شیار عمیق، ساچمه‌های بیشتر بار سنگین‌تری را مدیریت می‌کنند. مواد ساخت: فولاد ضدزنگ برای کاربردهای عمومی یا سرامیک برای سرعت‌های بالا، زیرا سرامیک سبک‌تر (تا ۴۰ درصد) و مقاوم‌تر به حرارت است.

برای درک بهتر، تصور کنید در چرخ دوچرخه: ساچمه‌ها وزن را تحمل می‌کنند و چرخش را روان می‌کنند. در صنایع سنگین مانند معدن، ساچمه‌های بزرگ‌تر استفاده می‌شود. اگر ساچمه‌ها آسیب ببینند (مانند ترک یا سایش)، صدا و لرزش ایجاد می‌شود، بنابراین نگهداری منظم کلیدی است. سورین صنعت (بلبرینگ عدالتی) بلبرینگ‌هایی با ساچمه‌های باکیفیت وارداتی عرضه می‌کند.

قفس نگه‌دارنده: نگهبان تعادل

آخرین جزء از اجزای تشکیل دهنده بلبرینگ، قفس نگه‌دارنده (Cage) است. این قطعه ساچمه‌ها را جدا نگه می‌دارد و از برخورد آن‌ها جلوگیری می‌کند. عملکرد قفس، توزیع یکنواخت بار و حفظ موقعیت ساچمه‌ها است، بدون اینکه خودش بار را تحمل کند.

چگونه عمل می‌کند؟ قفس ساچمه‌ها را در فواصل منظم نگه می‌دارد و اجازه می‌دهد آزادانه غلت بخورند. مواد آن می‌تواند فولاد، برنج یا پلاستیک باشد، بسته به کاربرد؛ مثلاً پلاستیک برای محیط‌های کم‌سرعت و برنج برای مقاومت به خوردگی. در بلبرینگ‌های بدون قفس (Full Complement)، ساچمه‌های بیشتر وجود دارد، اما اصطکاک بالاتر است.

در ماشین‌آلات دقیق مانند CNC، قفس دقیق‌تر طراحی می‌شود تا لرزش کمتری ایجاد کند. اهمیت قفس در جلوگیری از گرمای بیش از حد است؛ بدون آن، ساچمه‌ها به هم برخورد می‌کنند و بلبرینگ زودتر خراب می‌شود. در ایران، با واردات از اروپا، قفس‌های پیشرفته در دسترس هستند.

عملکرد کلی اجزای تشکیل دهنده بلبرینگ: چگونه با هم کار می‌کنند؟

حالا که اجزای تشکیل دهنده بلبرینگ را شناختیم، ببینیم چگونه با هم عمل می‌کنند. وقتی شفت می‌چرخد، حلقه داخلی حرکت می‌کند، ساچمه‌ها غلت می‌خورند و حلقه خارجی بار را حمایت می‌کند. قفس تعادل را حفظ می‌کند. این هماهنگی اصطکاک را کاهش می‌دهد و عمر دستگاه را افزایش می‌دهد.

در بارهای ترکیبی، مانند خودرو، اجزا بار شعاعی (وزن) و محوری (پیچ‌ها) را مدیریت می‌کنند. مواد پیشرفته مانند سرامیک در اجزا، سرعت را بالا می‌برد. برای مثال، در توربین‌های بادی، این عملکرد مداوم ضروری است.

مواد مورد استفاده در اجزای تشکیل دهنده بلبرینگ

اجزای تشکیل دهنده بلبرینگ از چه ساخته می‌شوند؟ فولاد کروم‌دار برای سختی (۵۸-۶۲ راکول)، سرامیک برای سرعت بالا، و پلاستیک برای قفس در محیط‌های سبک. انتخاب مواد بر اساس محیط: ضدخوردگی برای رطوبت، مقاوم به حرارت برای صنایع سنگین.

نکات نگهداری اجزای تشکیل دهنده بلبرینگ

برای حفظ عملکرد، اجزا را بررسی کنید: روغن‌کاری برای ساچمه‌ها، تمیزکاری برای حلقه‌ها. دما زیر ۸۰ درجه نگه دارید تا قفس آسیب نبیند. محیط های مرطوب میتواند طول عمر بلبرینگ را کاهش دهد، بلبرینگ قطعه فولادیست که اگر درست و به شکل صحیح پیاده سازی شده باشد به ندرت در کوتاه مدت به مشکل میخورد و در بلند مدت نیز میتواند به با نگهداری‌هایی سطحی نظیر روانکاری و غیره به خوبی عمل کند.

انتخاب بلبرینگ بر اساس اجزای تشکیل دهنده بلبرینگ

همانطور که اجزای تشکیل دهنده بلبرینگ را برایتان به صورت مفصل شرح دادیم، انتخاب درست بلبرینگ برای هر مصرف و مورد را نیز شرح دادیم، همواره بر این تاکید داریم که قبل از خرید بلبرینگ موارد مصرف آن را بررسی نموده، فشارهایی که بر آن وارد می‌آید، بار های وارده بر آن، محور آن، سرعت مورد نیاز، محیطی که در آن قرار میگیرد و بسیار عوامل دیگر میتواند به شما برای خرید بلبرینگی بهتر کمک کند. شما لزوما نیازی به این سطح از اطلاعات دانشی مهندسی ندارید و میتوانید با مشاوره رایگان و تلفنی با تیم فروش با تجربه سورین صنعت نیز نسبت به بررسی این موارد قبل از خرید بلبرینگ نیز اقدام نمایید.

بلبرینگ‌های وارداتی و اجزای تشکیل دهنده بلبرینگ در ایران

سورین صنعت (بلبرینگ عدالتی) با بیش از نیم قرن تجربه در زمینه عرضه و واردات انواع بلبرینگ باکیفیت در ایران ارائه کننده انواع بلبرینگ با کیفیت در کلاس جهانیست، جهت خرید عمده بلبرینگ میتوانید با کارشناسان فروش سورین صنعت نیز تماس گرفته و سفارش خرید بلبرینگ خود را ارائه کنید، ما شرایط ویژه‌ای با قیمت‌هایی باورنکردنی به عنوان وارد کننده بلبرینگ به شما پیشنهاد میدهیم.

نتیجه‌گیری

در این مقاله، به اجزای تشکیل دهنده بلبرینگ و عملکرد آن‌ها پرداختیم: از حلقه داخلی چرخشی تا ساچمه‌های غلتشی. این دانش پایه‌ای برای درک بلبرینگ چیست فراهم می‌کند. با انتخاب درست، کارایی افزایش می‌یابد. برای خرید، سورین صنعت را بررسی کنید.
